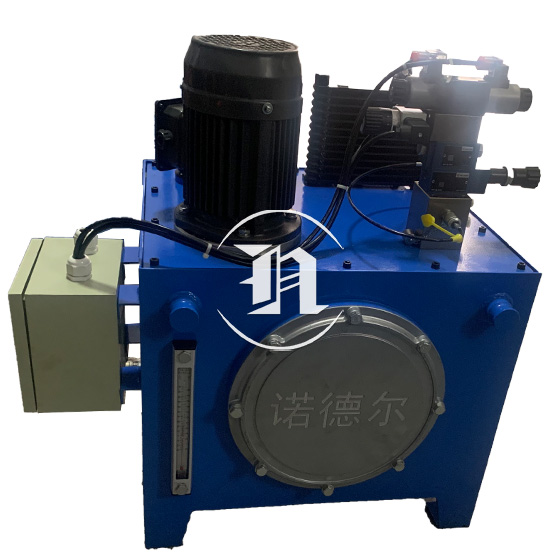

軌道送料機液壓系統

供油方式

從工況圖分析可知，若系統在快上和快下時所需流量較大且接近，慢上時流量較小，采用單個定量泵供油不合適，宜選用雙聯式定量葉片泵作為油源。

速度換接回路

對于快上和慢上之間速度需要換接且對換接位置要求不高的情況，可以采用行程開關發訊控制二位二通電磁閥來實現速度的換接。

平衡及鎖緊

為防止在上端停留時重物下落和在停留期間保持重物位置，在液壓缸的下腔（無桿腔）進油路上設置液控單向閥；為克服滑臺自重在快下過程中的影響，設置單項背壓閥
